產品概述

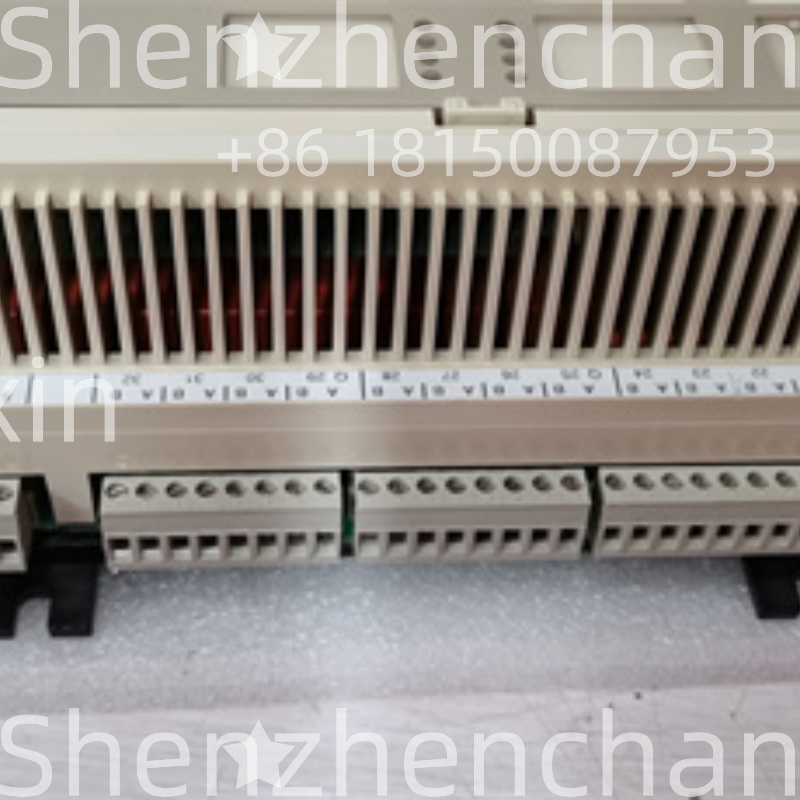

在現代自動化系統中，控制柜空間、接線復雜度與維護效率是工程設計的核心挑戰。ABB DSDX451 正是為解決這一痛點而生的創新I/O模塊——它將16路數字輸入(DI)與16路數字輸出(DO)集成于單個DIN導軌模塊中，大幅減少所需槽位、端子數量及電纜用量。典型應用包括：包裝機械的狀態反饋與氣缸驅動、水廠泵閥聯鎖、冶金設備限位檢測與啟?？刂频取?/p>

該模塊的獨特價值在于其“混合即智能” 的設計理念：

輸入側(DI)：接收現場無源觸點或24 VDC信號(如按鈕、限位開關、繼電器輔助觸點)，采用漏型(Sink)接法，兼容NPN傳感器;

輸出側(DO)：提供源型(Source)晶體管輸出，直接驅動24 VDC負載(如小型繼電器、電磁閥、LED指示燈)，每路最大0.5 A;

統一診斷：通過S800底板總線，實時上報每通道狀態(ON/OFF)、短路、斷線或過載故障至AC 800M CPU，并在Control Builder M中可視化顯示。

我們在一個汽車焊裝車間項目中，使用DSDX451替代傳統8DI+8DO分體模塊，使I/O站體積縮小40%，故障排查時間從小時級降至分鐘級。正因如此，ABB DSDX451 成為高密度、高維護性自動化系統的理想選擇。

技術規格

產品型號：DSDX451(3BSE022465R1)

制造商：ABB

系列：S800 I/O 系統(用于 AC 800M / 800F 控制器)

I/O配置：16 DI + 16 DO(共32通道)

輸入類型：24 VDC，漏型(Sink)，兼容無源觸點或NPN信號

輸出類型：24 VDC，源型(Source)，晶體管輸出

每DO通道負載：最大 0.5 A(阻性)，總模塊 ≤8 A

輸入電壓范圍：15–30 VDC(ON)，<5 VDC(OFF)

響應時間：DI <1 ms，DO <100 μs 電氣隔離：現場側對背板 >500 Vrms

診斷功能：通道級短路、開路、狀態監控

工作溫度：0°C 至 +60°C

安裝方式：DIN導軌，用于 TB840A / TB850 等 S800 I/O 站

認證：CE, UL, CSA, ATEX Zone 2

主要特點和優勢

? 高密度集成：單模塊實現32點I/O，節省50%以上機柜空間

? 混合靈活配置：無需為DI/DO分別采購模塊，簡化備件管理

? 源/漏型匹配：DO為源型(PNP)，DI為漏型(NPN)，適配主流傳感器/執行器

? 實時通道診斷：故障精準定位到具體通道，支持預測性維護

? 熱插拔支持：可在系統運行中更換模塊(需配置為熱插拔站)

? 無縫集成 System 800xA：在 Control Builder M 中自動識別，組態即用

?? 典型應用場景：

汽車制造：機器人工作站安全門限位(DI) + 夾具氣缸驅動(DO)

食品包裝：光電檢測(DI) + 剔除閥/傳送帶啟停(DO)

水務泵站：液位開關(DI) + 泵/閥控制(DO)

物流分揀：掃碼觸發(DI) + 分流擋板電磁閥(DO)

冶金連鑄：結晶器振動限位(DI) + 冷卻噴淋閥(DO)

接線與配置要點

電源分離：

DI回路與DO回路需使用獨立的24 VDC電源，避免噪聲耦合。

DO外部供電：

DSDX451 不提供24 VDC輸出電源，用戶必須接入符合電流要求的外部電源(建議 ≥10 A)。

感性負載保護：

驅動繼電器或電磁閥時，務必在負載兩端并聯續流二極管(DO為源型，二極管陰極接24V+)。

屏蔽與接地：

所有I/O電纜建議使用屏蔽雙絞線，屏蔽層單點接至I/O站PE端子。

Control Builder M 組態：

在Hardware Editor中分配模塊地址后，DI/DO通道自動映射，支持在線強制與監視。

生命周期與采購建議

ABB DSDX451 目前處于“現役主力(Active)”階段，是S800 I/O系統中最受歡迎的混合模塊之一，廣泛用于新建及改造項目。盡管ABB已推出新一代I/O平臺，但DSDX451因其高性價比與成熟生態，仍將長期供貨。

?? 警惕非原裝模塊風險：

仿制品常虛標電流容量，多路DO同時導通時過熱燒毀;

無真實通道診斷，故障時“靜默失效”，增加排查難度;

電氣隔離不足，易導致CPU受現場浪涌損壞。

深圳長欣服務承諾

深圳長欣對 ABB DSDX451 實行全流程質量保障：

所有模塊均為ABB原廠全新，提供官方渠道證明

出庫前100%功能測試：

16路DI模擬觸發驗證

16路DO帶載(0.5A)通斷測試

模擬短路/斷線，驗證診斷上報功能

提供12個月質保 + 技術團隊遠程支持

現貨庫存充足，緊急訂單48小時內發貨
