產品概述

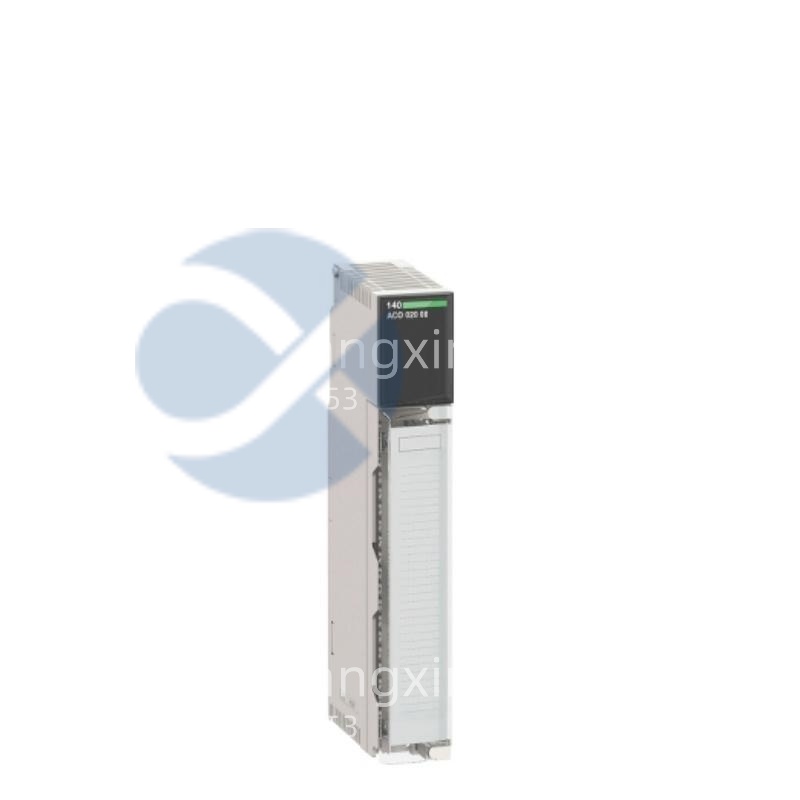

在現代工業自動化控制系統中，控制器(PLC/DCS)的“大腦”做出決策后，需要通過可靠的“神經末梢”將指令傳遞給現場設備。SCHNEIDER 140ACO13000? 正是這樣一個關鍵的“神經末梢”——8通道模擬量電流輸出模塊。它安裝在Modicon Quantum 或 Premium 系列PLC的本地機架或遠程I/O站上，是連接數字控制世界與連續調節物理過程的橋梁。

控制器通過背板總線將計算好的數字設定值發送給140ACO13000? 模塊。模塊內部的高精度數模轉換電路將數字量轉換為相應的模擬量電流信號(0-20mA或4-20mA)，并通過其前端的端子連接至現場設備。例如，在水處理廠的加藥控制中，控制器根據流量和pH值計算出加藥泵的頻率設定值，通過140ACO13000? 模塊輸出一個4-20mA信號給變頻器，從而精確控制加藥量。其核心價值在于高精度轉換和穩定輸出。16位的分辨率確保了微小的控制增量也能被精確輸出，而每通道獨立隔離的設計可以有效防止通道間信號干擾，保證即使在復雜的工業電磁環境下，每個控制回路的指令都能被準確、穩定地送達，從而實現精確的工藝控制。

技術規格

產品型號：140ACO13000

制造商：Schneider Electric

產品系列：Modicon Quantum / Premium

模塊類型：模擬量電流輸出模塊

輸出通道數：8路，相互隔離

輸出信號類型：每通道可獨立配置為 0-20mA 或 4-20mA

輸出范圍：可軟件配置，典型范圍 0-20mA， 4-20mA，支持自定義量程

分辨率：16位(二進制)

精度：在25°C時，典型誤差小于滿量程的±0.1%

負載能力：每通道最大負載電阻(典型)為 500 歐姆(對于20mA信號)

隔離：通道對通道隔離，通道對背板總線隔離

更新速率：所有通道的總刷新時間(典型)為數毫秒

診斷功能：具備斷線檢測、超量程輸出等診斷功能，可被CPU讀取

工作溫度：0 至 60 °C

電源需求：通過背板總線供電，同時需要外部24VDC電源為輸出回路供電

連接：通過可拆卸的前連接器(端子排)連接現場信號線

認證：符合CE、UL、cUL等工業標準

主要特點和優勢

SCHNEIDER 140ACO13000? 的核心優勢在于其高精度、高密度和卓越的可靠性，完美滿足了現代工業對精確過程控制的需求。其16位的高分辨率確保了控制信號輸出的平滑和精細，即使是微小的閥門開度調整也能被精確執行，這對于化工、制藥等對控制精度要求極高的行業至關重要。8通道的高密度設計極大地節省了控制柜的空間和成本，尤其適用于需要大量模擬量輸出點的應用，如大型樓宇自控系統或復雜的生產線。

靈活的配置和強大的診斷能力顯著提升了工程和維護效率。通過施耐德的Unity Pro? 編程軟件，工程師可以輕松地為每個通道獨立配置信號類型、量程上下限和報警值，無需更改硬件跳線。模塊內置的斷線檢測功能(當輸出回路開路時能夠被CPU檢測到)和豐富的狀態指示燈，使得故障可以快速定位和處理，最大程度減少非計劃停機時間。此外，其通道間隔離設計有效防止了因某一通道故障或現場干擾而波及其他通道，增強了整個系統的穩定性與安全性。

高精度控制：16位分辨率和低漂移設計，提供穩定、精確的模擬量輸出，確保工藝參數穩定。

節省空間與成本：8通道的高集成度減少了模塊使用數量，節省了機架空間、背板槽位和總體成本。

配置靈活簡便：通過軟件完成所有配置，無需硬件跳線，支持熱插拔更換(在帶電且系統支持的情況下)，維護升級方便。

強大的診斷與可靠性：通道隔離、斷線檢測、狀態指示等設計，提升了系統可靠性和可維護性。

無縫系統集成：作為Modicon Quantum/Premium系列的標準組件，與CPU、其他I/O模塊及Unity Pro軟件無縫集成，提供統一的工程和運行環境。

Technical Overview:

The SCHNEIDER 140ACO13000? is an 8-channel analog current output module for the Modicon Quantum and Premium programmable controller platforms. It functions as a critical interface between the digital control system and analog field actuators.

The module receives digital setpoint values from the central processing unit (CPU) via the high-speed backplane bus. Its internal circuitry, featuring high-resolution digital-to-analog converters (DACs), translates these digital values into precise analog current signals, typically in the industry-standard 0-20mA or 4-20mA ranges. Each of its eight output channels is independently configurable and isolated, allowing them to drive different types of field devices—such as variable frequency drives (VFDs) for speed control, I/P converters for pneumatic valve positioning, or speed controllers—simultaneously and without interference. The 140ACO13000 is designed for reliability in industrial environments, providing accurate and stable command signals to execute continuous control strategies. The “140” prefix identifies it as part of the Modicon legacy, and “ACO” signifies Analog Current Output.

應用領域

SCHNEIDER 140ACO13000? 模塊的應用場景集中于所有需要對過程變量進行連續、精確調節的工業自動化領域。它是實現閉環控制、速度控制、位置控制等關鍵功能的核心輸出接口。

在流程工業，如石油化工、制藥、水處理等行業，它被用于控制調節閥的開度(通過電氣閥門定位器)、控制變頻器以調節泵的轉速、或控制加熱器的功率輸出，從而實現對流量、壓力、溫度、液位和pH值的精確調節。在制造業，如汽車、食品飲料、包裝生產線，它可以控制伺服驅動器的速度或扭矩，或作為比例閥的指令信號，實現對張力、位置或壓力的連續控制。在能源與樓宇領域，它可以控制冷水機組的導葉開度、鍋爐的燃料閥，或樓宇中的風閥執行器，實現復雜的節能與舒適度控制。

流程工業：化工、石油天然氣、制藥、水處理、紙漿造紙等行業的連續過程控制。

制造業：汽車制造、食品飲料加工、包裝機械、材料處理設備的運動與過程控制。

能源管理：鍋爐控制、冷水機組控制、熱交換站控制。

樓宇自動化：大型樓宇的暖通空調(HVAC)系統控制，如調節風閥、水閥。

集成與配置要點

集成和配置SCHNEIDER 140ACO13000? 模塊需要遵循標準流程，并利用專用的工程軟件。核心步驟包括硬件安裝、軟件組態、接線和調試。

首先，將模塊牢固地插入Quantum/Premium機架的指定槽位。然后，在Unity Pro? 軟件中打開相應的項目，在硬件配置目錄中添加對應槽位的140ACO13000? 模塊。隨后，在模塊的屬性對話框中，為每個通道進行詳細配置：選擇信號類型(4-20mA或0-20mA)、設置工程單位對應的量程上下限(如 4mA對應0m3/h，20mA對應100m3/h)、并使能斷線檢測等診斷功能。同時，需要在CPU程序中，將計算好的輸出值(通常是實數格式)寫入該模塊通道對應的輸出字(%QW地址)。

物理接線時，需使用屏蔽雙絞線連接現場設備，并將屏蔽層在控制柜側單點接地，以抑制干擾。確保外部為輸出回路供電的24VDC電源穩定可靠。上電后，通過Unity Pro的在線功能，可以監視每個通道的輸出電流實際值、工作狀態和任何故障信息?？梢允褂檬殖质竭^(guò)程校驗儀，在模塊輸出端子上測量實際輸出的電流值，與軟件中的設定值進行比對，以驗證通道的精度和線性度。

軟件配置是關鍵：所有功能(量程、信號類型、診斷)均通過Unity Pro軟件配置，務必在下載前仔細核對每個通道的設置。

外部供電：模塊的輸出回路需要外部24VDC電源供電，需確保該電源的容量和穩定性，其地線連接需符合規范。

接線規范：使用合適的線纜，正確連接信號正負端。屏蔽層必須妥善處理(單端接地)，這是抗干擾的重要措施。

通道尋址：理解CPU中I/O映射的尋址方式(如%QWx)，確保在程序中將正確的值寫入正確的通道地址。

在線診斷：充分利用軟件在線監視和模塊狀態燈(如OK, I/O, RUN等)進行快速診斷和維護。

生命周期與采購建議

SCHNEIDER 140ACO13000? 是Modicon Quantum系列自動化平臺的重要組成部分。Modicon Quantum是一個歷史悠久、極其成熟且在全球有巨大裝機量的控制系統平臺。雖然施耐德電氣已推出新一代的Modicon M580? 等系列，但Quantum系列因其卓越的穩定性和龐大的現有應用基礎，仍處于廣泛的維護和支持周期內。該模塊作為標準I/O組件，供貨渠道相對穩定，市場需求主要來源于現有Quantum/Premium系統的維護、改造和備件儲備。

采購此模塊，主要目的是替換故障模塊或擴展現有系統I/O能力。作為模擬量輸出模塊，其故障會導致對應的控制回路失效(如閥門無法動作)，屬于重要的過程級備件。在采購時，務必核實完整的型號“140ACO13000”。同時，建議確認與現有系統機架、背板和電源的兼容性。對于較舊的系統，也需注意固件版本，不過對于標準I/O模塊，通常兼容性較好。收到備件后，建議在計劃停機期間進行替換和測試，驗證通道功能是否正常。

我們深知過程控制系統中模擬量輸出通道的可靠性直接關系到生產質量和安全。我們提供的每一塊 SCHNEIDER 140ACO13000? 模塊，均通過專注于工業自動化與電氣控制產品的專業渠道采購，確保其來源可靠，性能完好。在發貨前，每塊模塊均經過標準檢驗流程，包括外觀檢查、型號核對和金手指清潔度檢查。我們提供明確的質保承諾。我們的技術團隊可協助您進行產品確認。我們的目標是成為您在工業控制關鍵備件領域的可靠伙伴，以專業嚴謹?shù)墓?yīng)服務，支持您系統的穩定運行。

Service and Supply Commitment:

Sourcing a critical interface module like the SCHNEIDER 140ACO13000? requires a supplier that understands its role in maintaining precise process control. We are committed to providing genuine, reliable modules that ensure your Modicon Quantum/Premium control system continues to execute commands accurately.

We procure each 140ACO13000 module through a specialized network focused on industrial automation components. Each unit undergoes a standard quality verification prior to dispatch, including a detailed visual inspection for any physical defects, careful verification of all part numbers and labels, and a check of the electrical contacts.

We back our products with a clear warranty and provide dedicated support. We can assist in confirming the compatibility of the module with your existing system configuration. Our goal is to be a trusted partner for your legacy and current control system needs, delivering not just a spare part, but a solution that helps maintain the precision and continuity of your automated processes.
